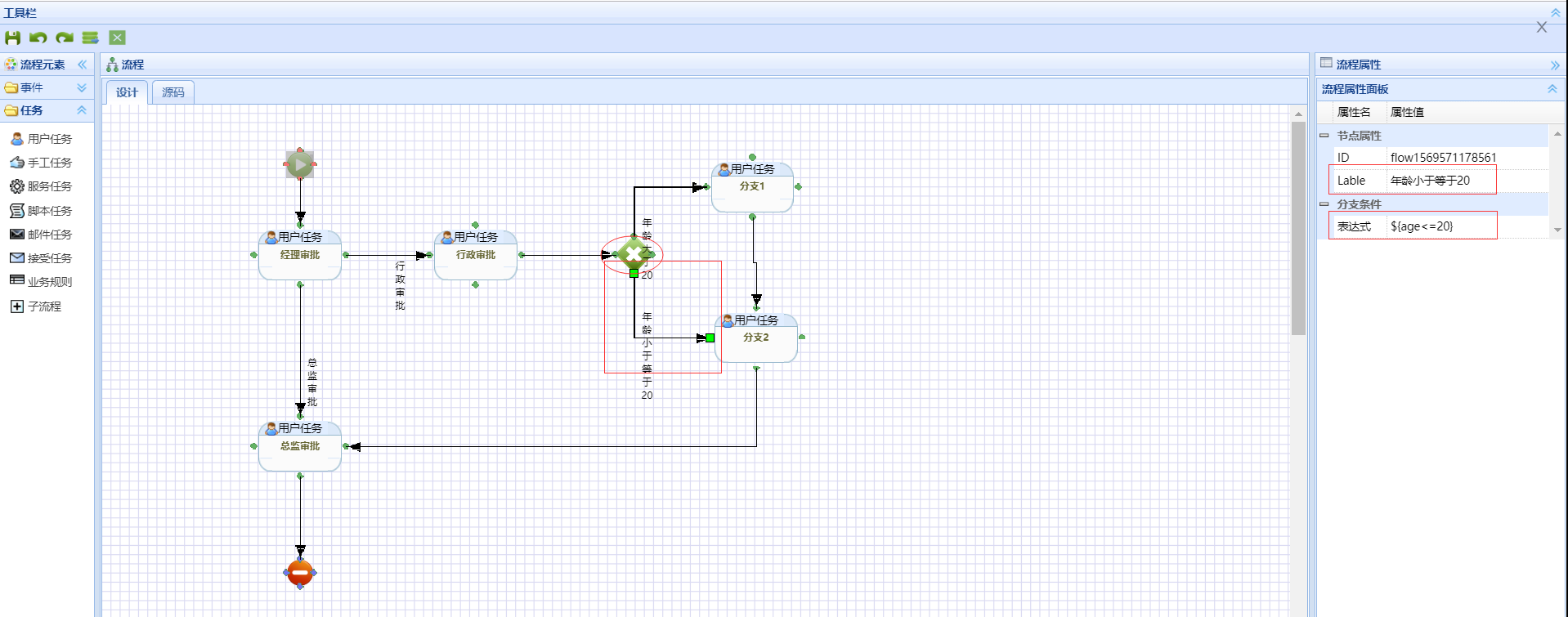

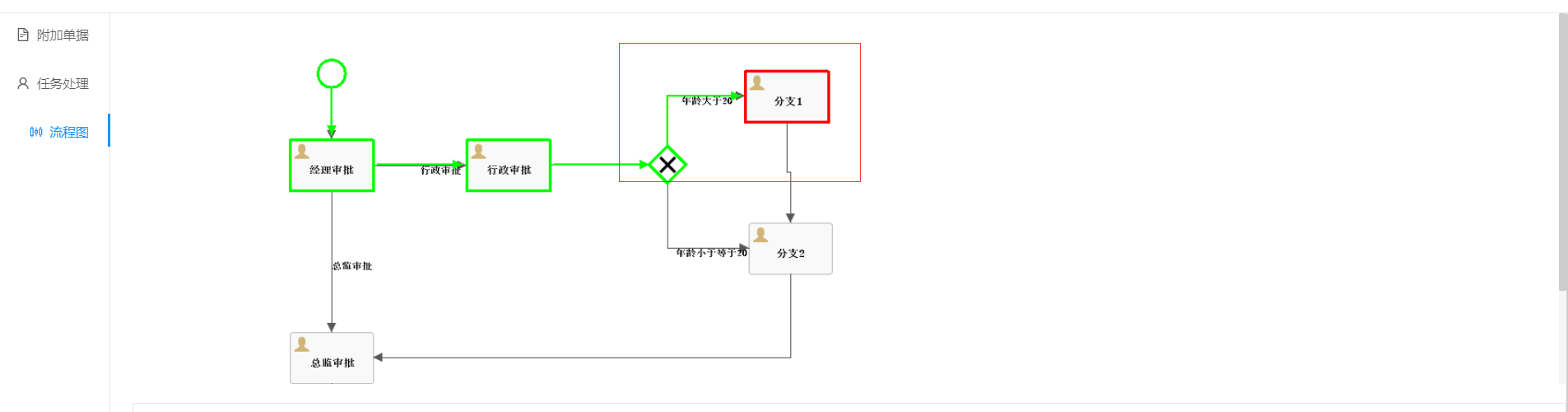

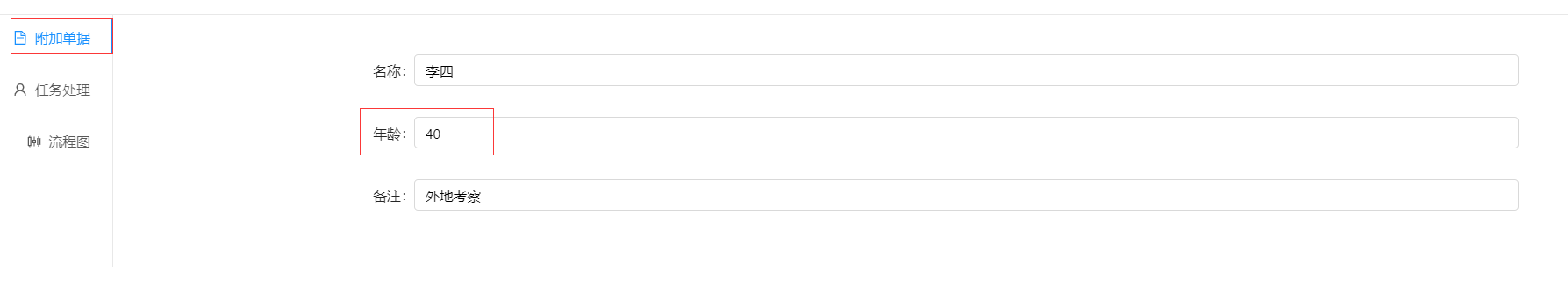

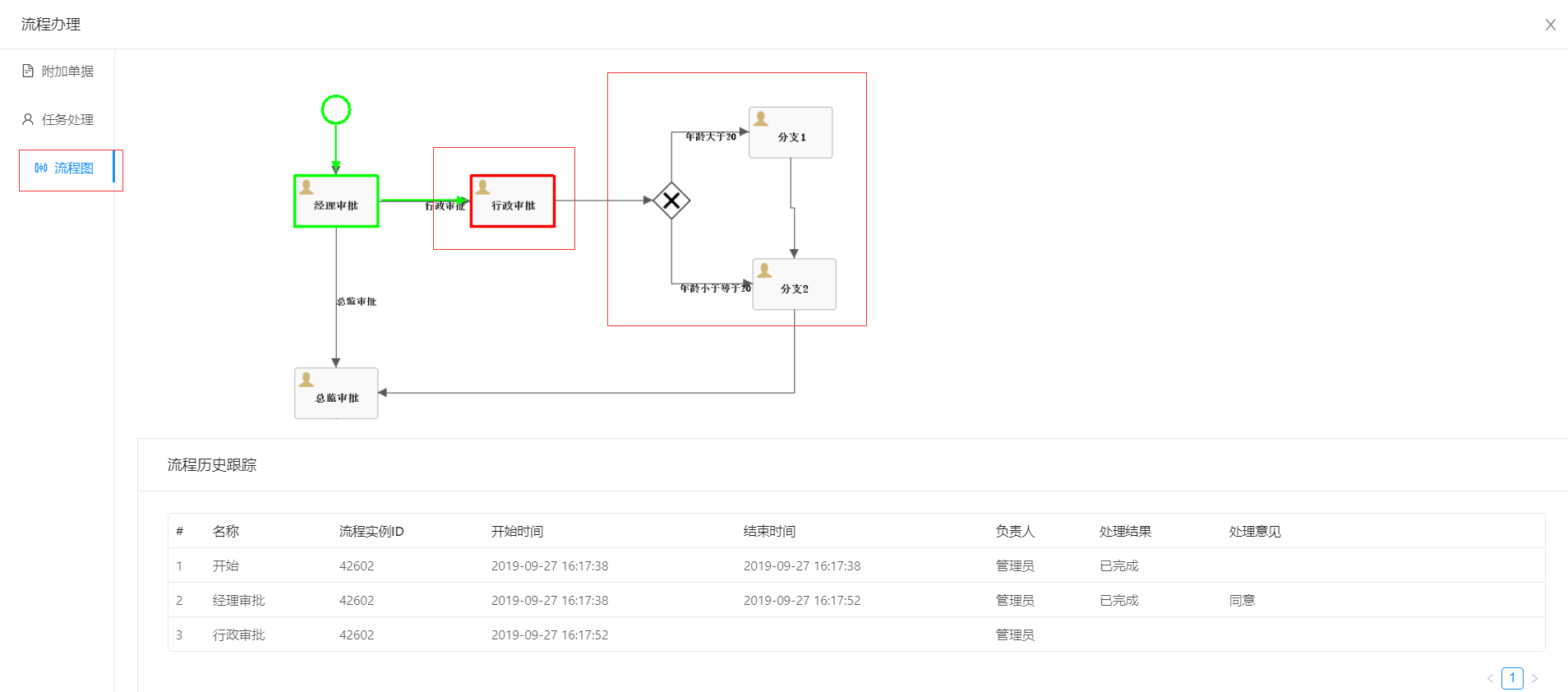

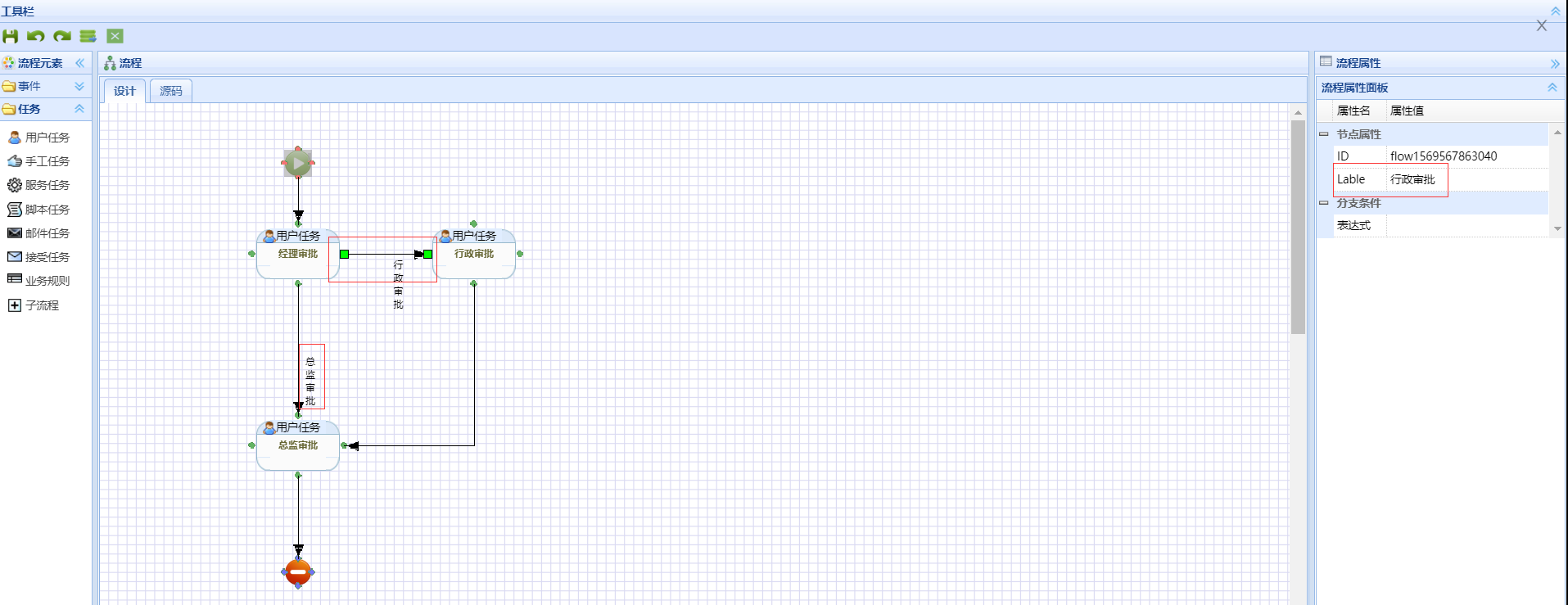

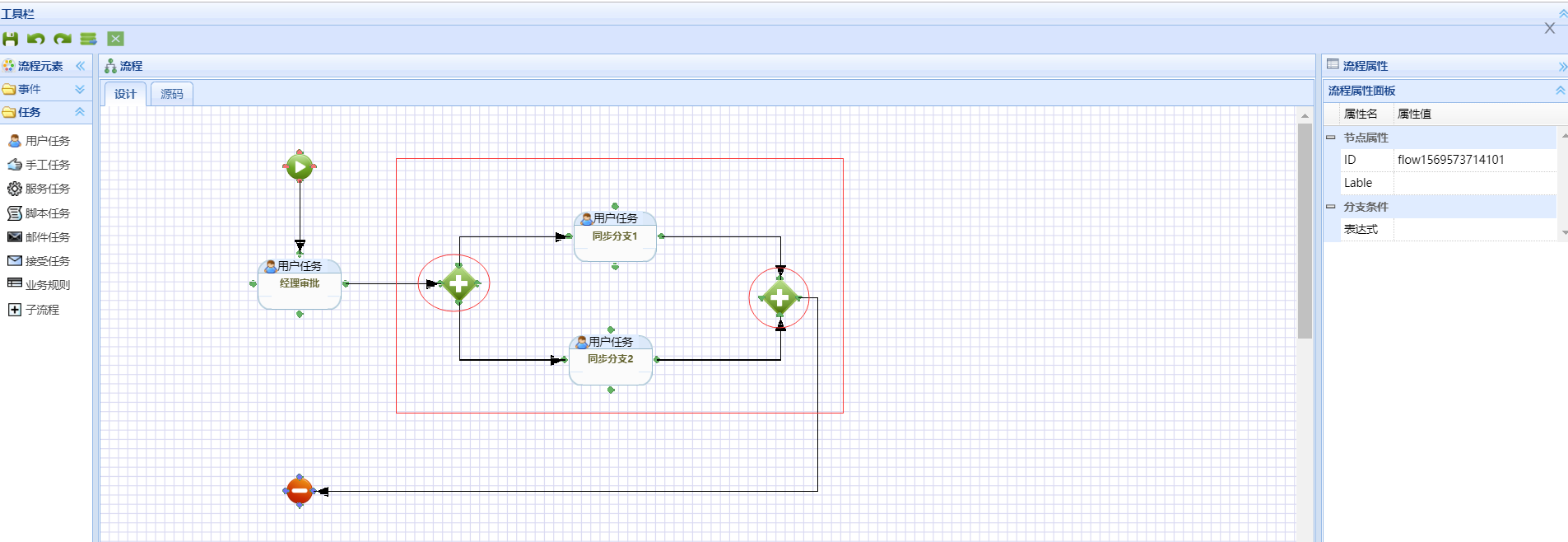

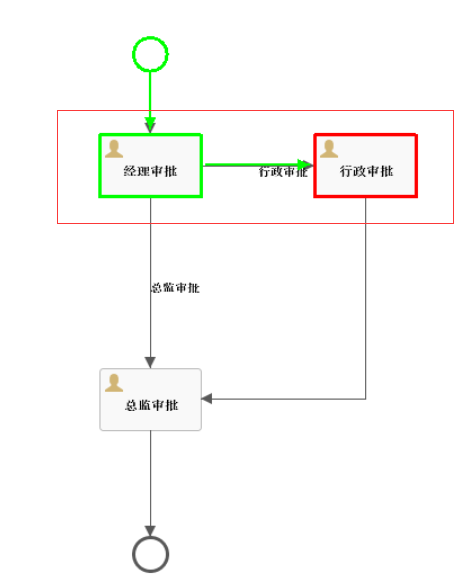

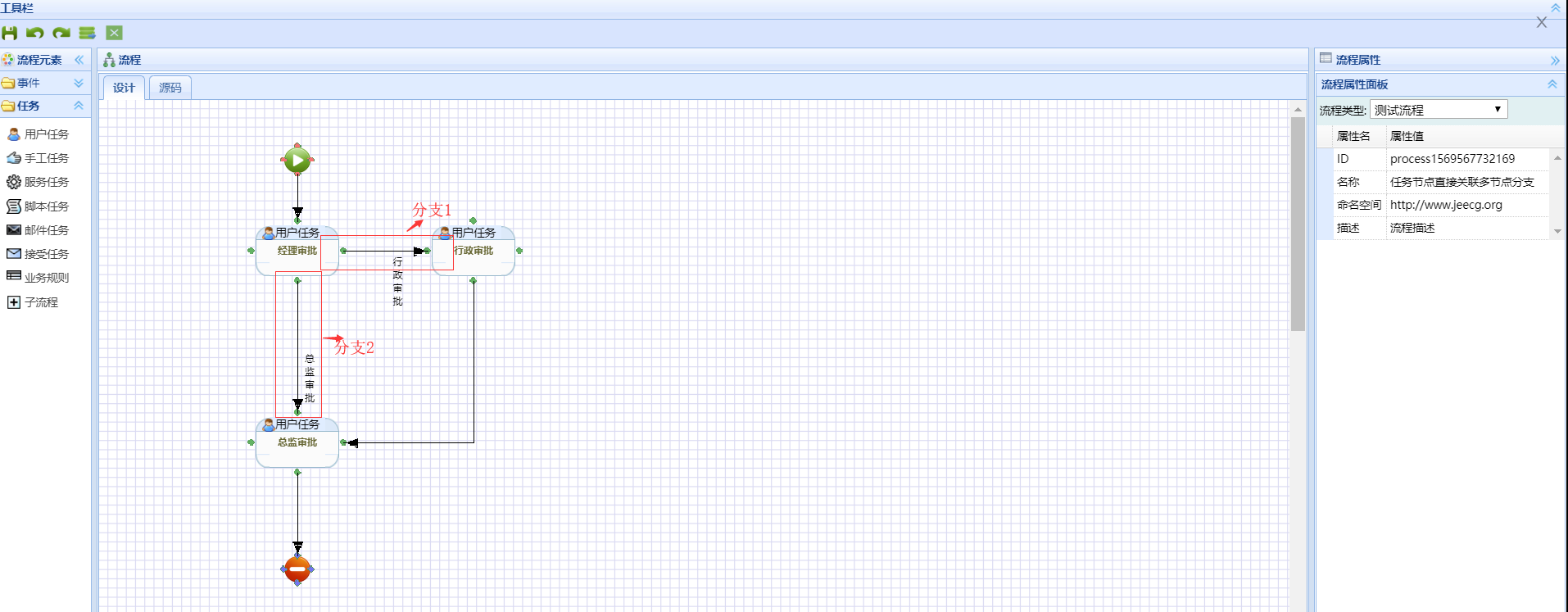

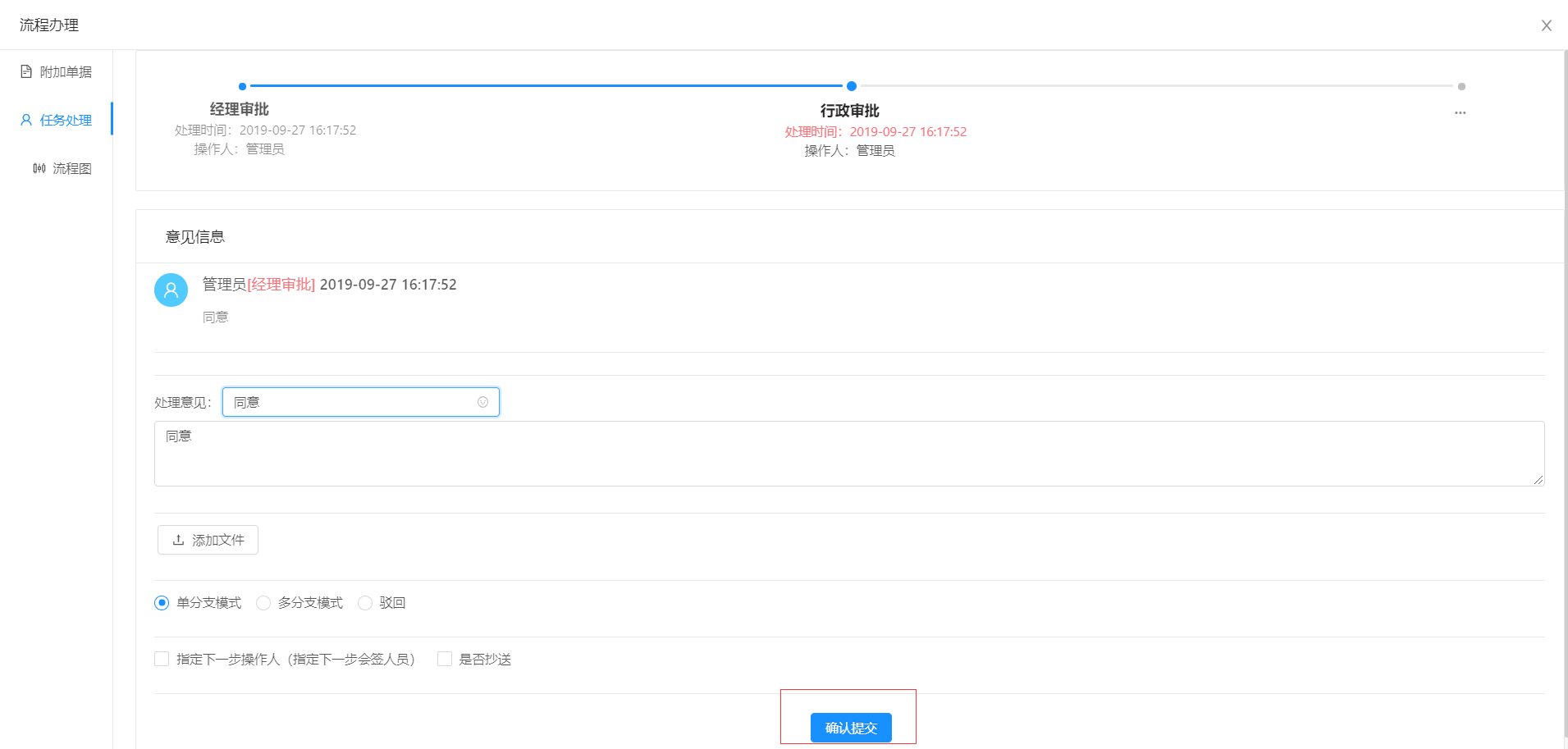

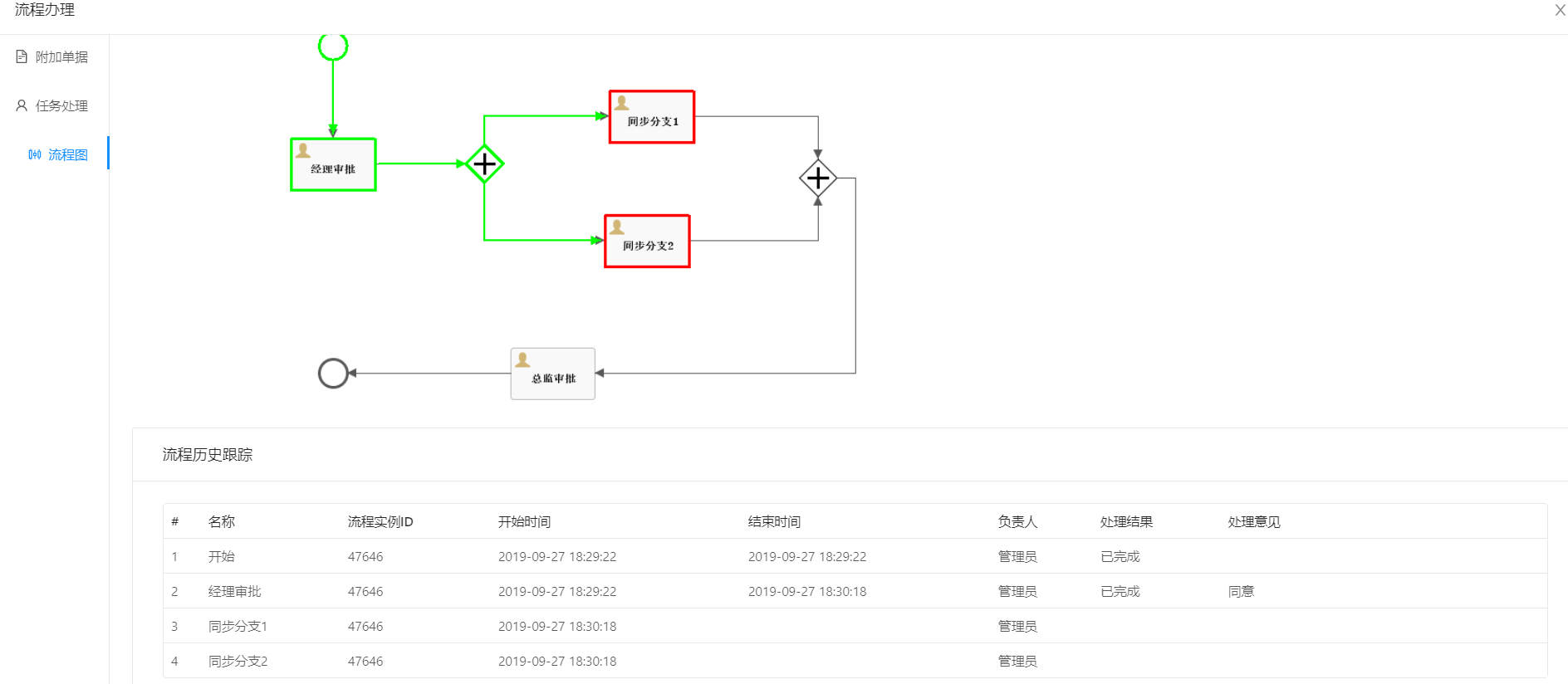

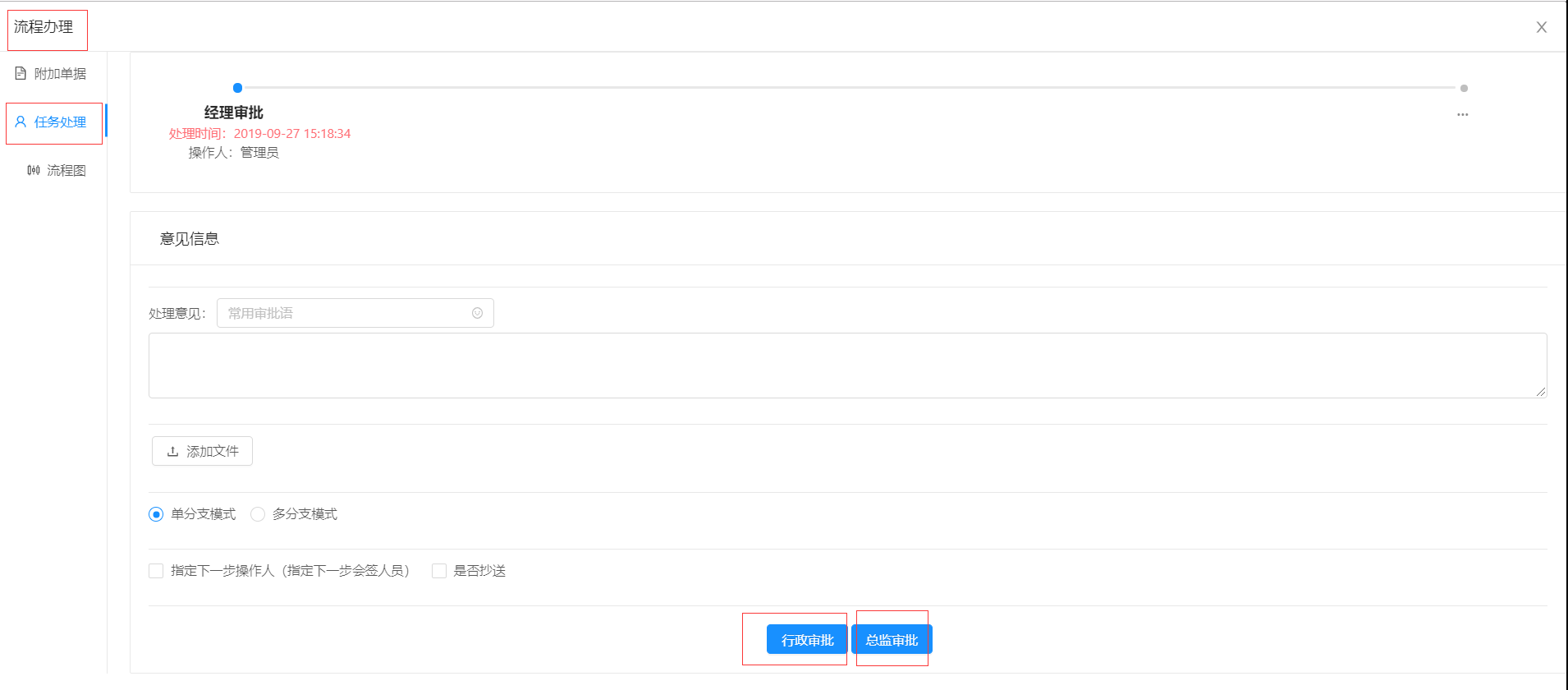

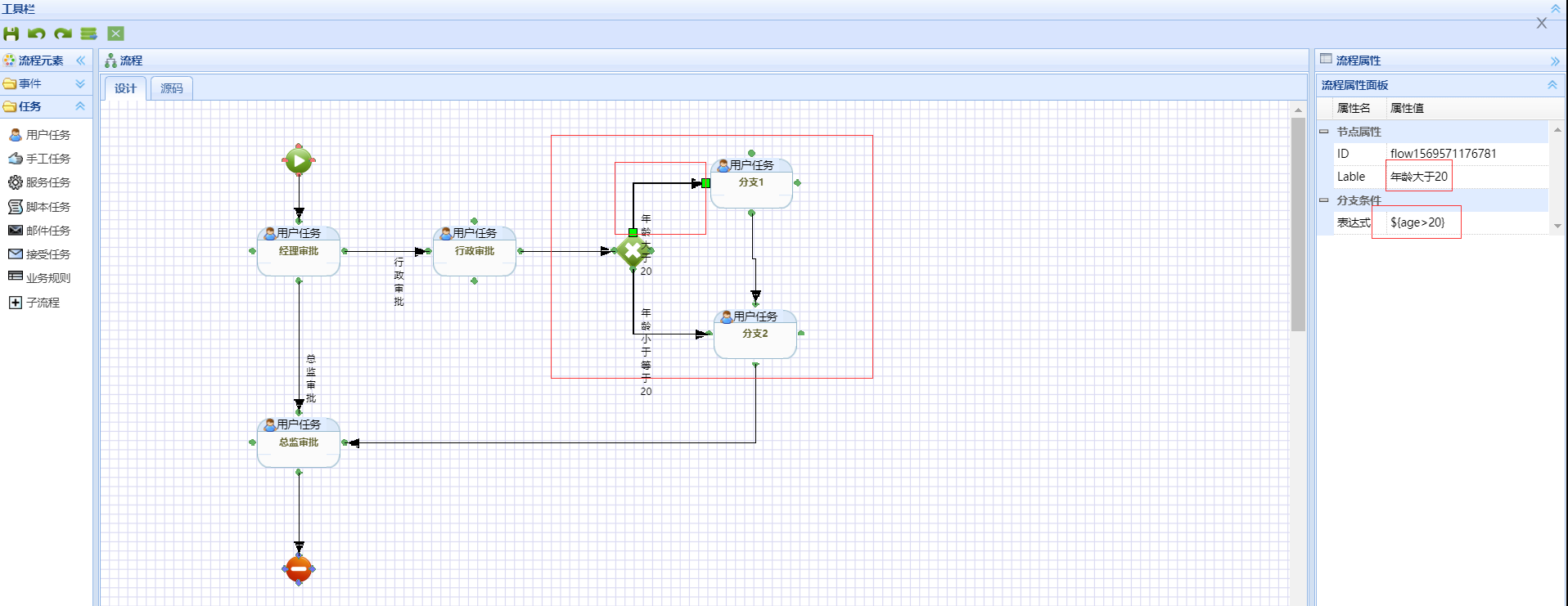

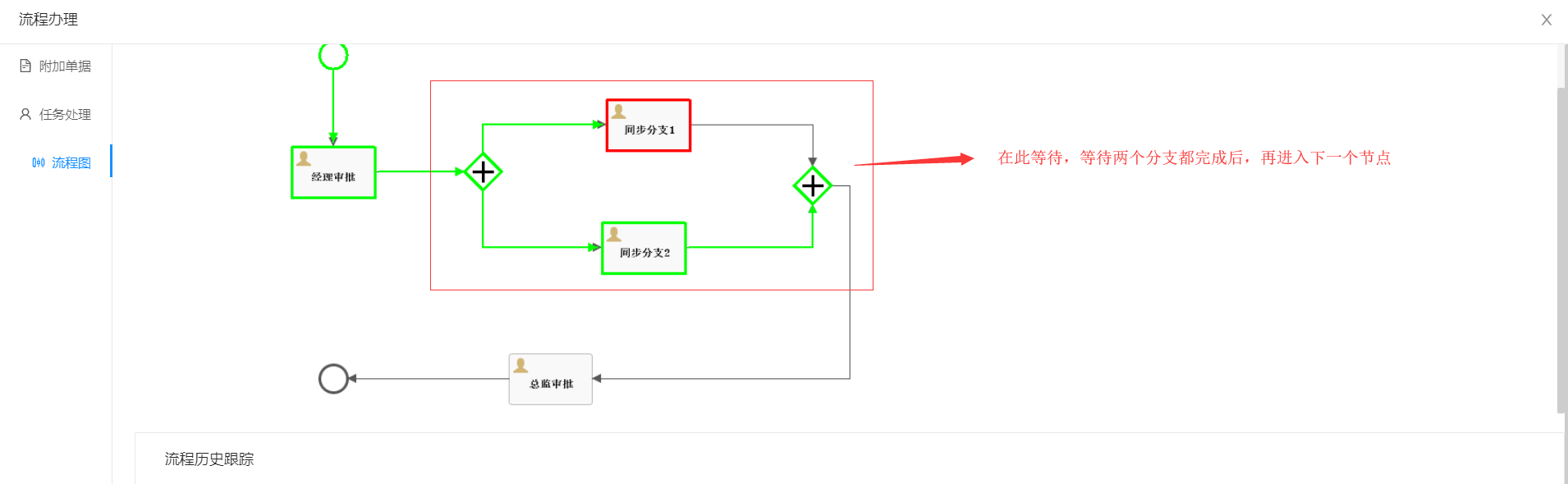

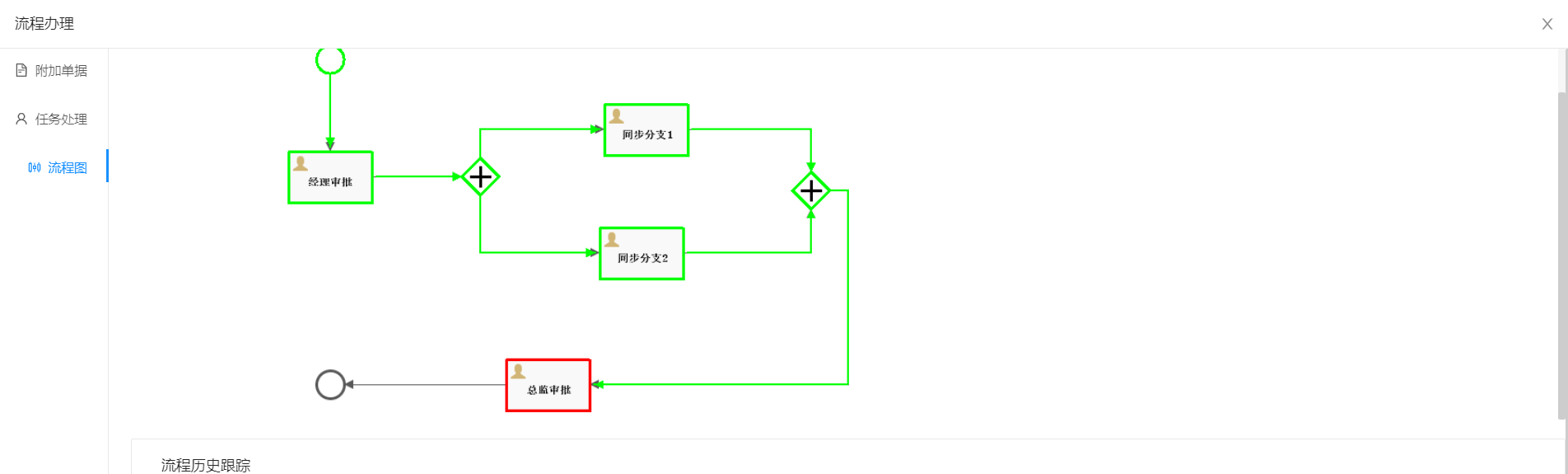

## **流程分支使用** ``` 流程分支有三种方式: (1)任务节点直接关联多节点分支 (2)排他网关的分支 (3)并行网关分支 ``` ### 一、任务节点直接关联多节点分支 流程设计如下图: ![](https://img.kancloud.cn/ab/94/ab94ab74b0cb5fa1b7d778d7cb8316b8_1914x747.png) 分支一定要设置label,一个分支对应审批页面的一个审批按钮,分支label的值就是按钮的名称, 因此点击对应名称的审批按钮,流程流转到对应的分支 ![](https://img.kancloud.cn/f3/8b/f38b67d7aa8e48b594f6699b432702b5_1915x739.png) 在【个人办公-我的任务中进行流程审批办理】 如上图:在流程进入经理审批节点时,在办理页面会看到两个操作按钮 ![](https://img.kancloud.cn/ee/d5/eed5578b5a3dd033f54e79546368ee03_1910x840.png) 点击行政审批,进入行政审批节点 ![](https://img.kancloud.cn/ad/89/ad89f23e5ff06425ec6061ba2367e900_472x578.png) ## 二、排他网关的分支 设计如下图: ![](https://img.kancloud.cn/c8/f4/c8f442ab820dd61030645c32ec9759f2_1916x741.png)![](https://img.kancloud.cn/d1/07/d1072086dab577229260d705ac20f304_1918x755.png) 在【个人办公-我的任务中进行流程审批办理】 如上图:在流程进入行政审批节点时,提交流程,表单中年龄为40,满足大于20的条件,进入分支1 ![](https://img.kancloud.cn/51/47/51479255f09caf51e2703b965a19c17a_1787x321.png) ![](https://img.kancloud.cn/06/94/0694d70dda506e0a578131c2cca9d4bc_1908x842.png) ![](https://img.kancloud.cn/59/b1/59b14f47748bd088ebcf75ea47e204c3_1911x913.png) ![](https://img.kancloud.cn/77/ed/77eddbc9653acfbfb8824a1a198d1752_1905x500.png) ## 三、并行网关分支 设计图如下: ![](https://img.kancloud.cn/b1/cf/b1cfc2d99beaaf5b8254de055318ad03_1905x658.png) 同步网关:先聚合后分流器,网关先等待所有流入的分支,等所有分支都流入后再进行流出 同步网关同时进入多个分支,所有分支都执行完后再流入下一个节点 ![](https://img.kancloud.cn/ed/48/ed48381b5e19c396775922cbda596cde_1888x824.png) ![](https://img.kancloud.cn/b1/eb/b1eba033bd6f665e61de665f0b311b24_1910x590.png) ![](https://img.kancloud.cn/13/c1/13c10b37470c97cfcf9ac02932dc010b_1904x575.png)
